循环流化床锅炉

循环流化床锅炉


循环流化床锅炉是工业化程度高的洁净煤燃烧技术。循环流化床锅炉采用流态化燃烧,主要结构包括燃烧室(包括密相区和稀相区)和循环回炉(包括高温气固分离器和返料系统)两大部分。

咨询热线:

15649988588
15649988588
 详情说明
产品简介
    循环流化床锅是工业化程度高的洁净煤燃烧技术。循环流化床锅炉采用流态化燃烧,主要结构包括燃烧室(包括密相区和稀相区)和循环回炉(包括高温气固分离器和返料系统)两大部分。与鼓泡流化床燃烧技术的区别是运行风速高,强化了燃烧和脱硫等非均相反应过程,锅炉容量可以扩大到电力工业可以接受的大容量(600MW或以上等级)目前,循环流化床锅炉已经很好的解决了热学、力学、材料学等基础问题和膨胀、磨损、超温等工程问题,成为难燃固体燃料(如煤矸石、油页岩、城市垃圾、淤泥和其他废弃物)能源利用的先进技术。

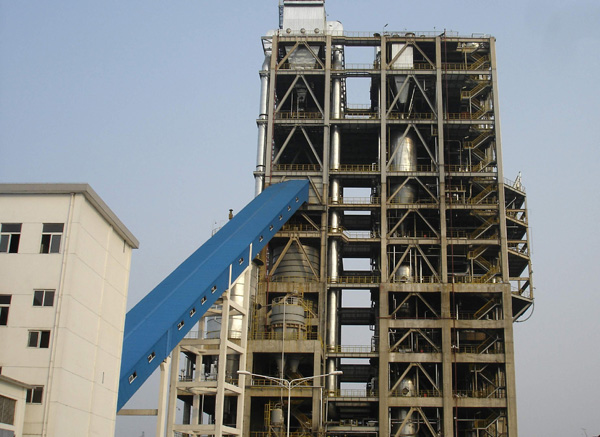

循环流化床锅炉实拍图
锅炉结构
    锅炉采用单锅筒,自然循环方式,总体上分为前部及尾部两个竖井。前部竖井为总吊结构,四周由膜式水冷壁组成。自下而上,依次为一次风室、密相区、稀相区,尾部烟道自上而下依次为高温过热器、低温过热器及省煤器、空气预热器。尾部竖井采用支撑结构,两竖井之间由立式旋风分离器相连通,分离器下部联接回送装置及灰冷却器。燃烧室及分离器内部均设有防磨内衬,前部竖井用敷管炉墙,外置金属护板,尾部竖井用轻型炉墙,由八根钢柱承受锅炉全部重量。
    锅炉采用床下点火(油或煤气),分级燃烧,一次风比率占50—60%,飞灰循环为低倍率,中温分离灰渣排放采用干式,分别由水冷螺旋出渣机、灰冷却器及除尘器灰斗排出。炉膛是保证燃料充分燃烧的关键,采用湍流床,使得流化速度在3.5—4.5m/s,并设计适当的炉膛截面,在炉膛膜式壁管上铺设薄内衬(高铝质砖),即使锅炉燃烧用不同燃料时,燃烧效率也可保持在98—99%以上。

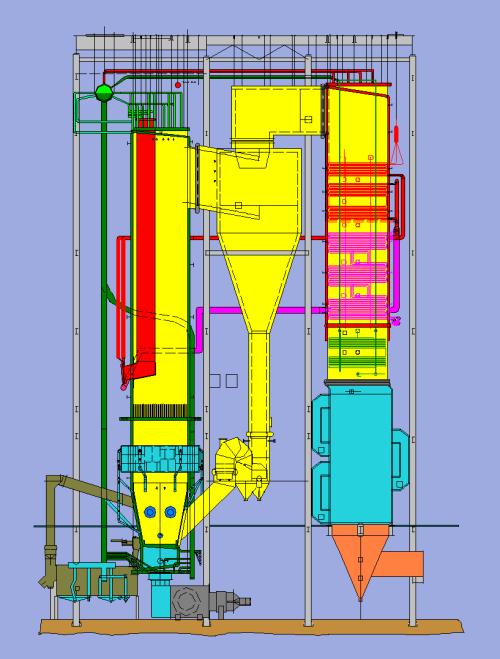

循环流化床锅炉结构图
    高温分离器入口烟温在800℃左右,旋风筒内径较小,结构简化,筒内仅需一层薄薄的防磨内衬(氮化硅砖)。其使用寿命较长。循环倍率为10—20左右。
    循环灰输送系统主要由回料管、回送装置,溢流管及灰冷却器等几部分组成。
    床温控制系统的调节过程是自动的。在整个负荷变化范围内始终保持浓相床床温850-950℃间的某一恒定值,这个值是很好的脱硫温度。当自动控制不投入时,靠手动也能维持恒定的床温。
    保护环境,节约能源是各个我国长期发展首要考虑的问题,循环流化床锅炉正是基于这一点而发展起来,其高可靠性,高稳定性,高可利用率,环保特性以及广泛的燃料适应性,特别是对劣质燃料的适应性,越来越受到广泛关注,完全适合我国国情及发展优势。

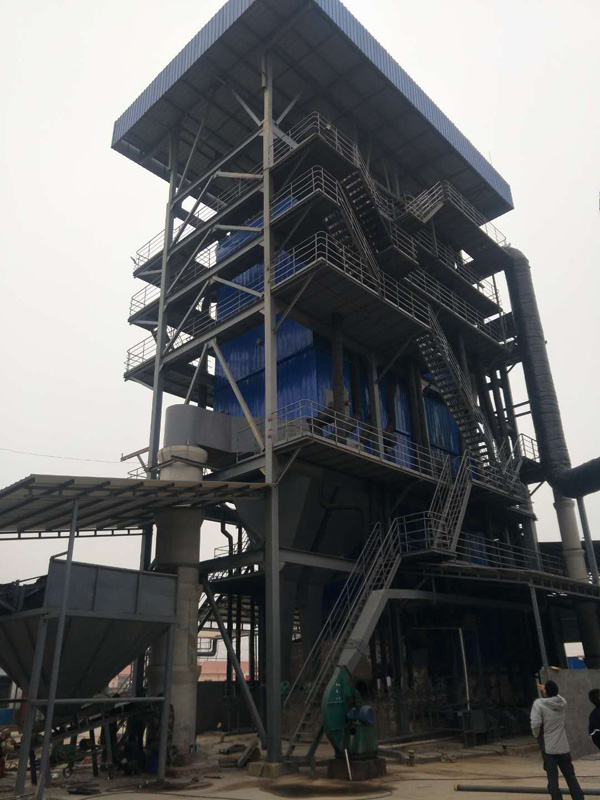

循环流化床锅炉实拍图
烟风系统
    循环流化床锅炉系统通常由流化床燃烧室(炉膛)、循环灰分离器、飞灰回送装置、尾部受热面和辅助设备等组成。循环流化床锅炉系统通常由燃烧系统和汽水系统所组成,燃料在锅炉的燃烧系统中完成燃烧过程,并通过燃烧将化学能转变为烟气的热能,以加热工质;汽水系统的功能是通过受热面吸收烟气的热量,完成工质由水转变为饱和蒸汽,再转变为过热蒸汽的过程。
    循环流化床锅炉的烟风系统是循环流化床锅炉的风(冷风和热风)系统和烟气系统的统称。循环流化床锅炉的风系统主要由燃烧用风和输送用风两部分组成。前者包括一次风、二次风、播煤风(也称三次风),后者包括回料风、石灰石输送风和冷却风等。
