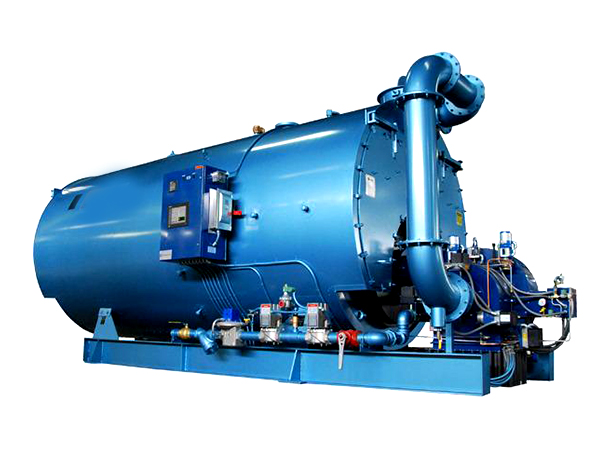

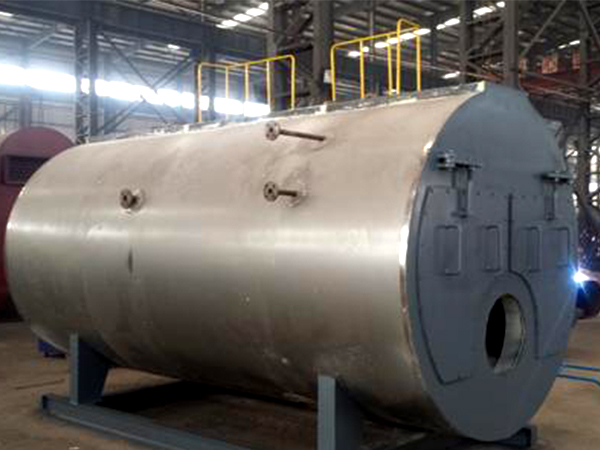

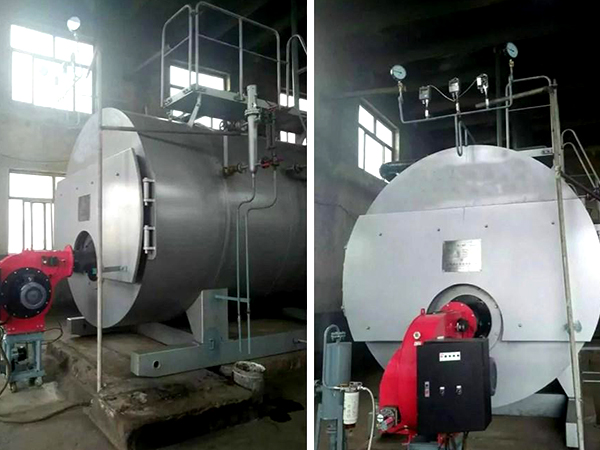

大型蒸汽锅炉

产品简介：

　　大型蒸汽锅炉指的是生产蒸汽的锅炉设备，其属于特种设备，其设计、生产、出厂、安装都须接受我国技术监督部门的监查，用户需要取得锅炉使用证才能运行锅炉。和常压锅炉不同，蒸汽锅炉出厂时须带有锅炉手续，锅炉手续包括锅炉本体图、安装图、仪表阀门图、管道图及检验合格证等。

工作流程：

　　大型蒸气锅炉的工作流程大该有以下程序，每道工序都需要细心与耐心，原料水通过进料泵进入到分离器的及蒸发器的管程中(二者是连通的)，液位由液位传感器与PLC连接进行控制，工业蒸汽则进入到蒸发器的壳程中对管程中的原料水加热到蒸发温度，原料水就转变成了蒸汽。此蒸汽在低速及分离器的高度行程中通过重力作用将小液滴分离出去回到原料水中，进行重新蒸发，蒸汽就变成了纯蒸汽通过一个特殊设计的洁净丝网装置后进入到分离器的顶部，通过输出管路纯蒸汽进入到各个分配系统中及使用点。

保护系统：

　　1.水位保护

　　蒸汽锅炉配有二台水泵，运行和备用。

　　锅炉配套一至二只板式水位计，应经常相互比较，发现指示不一致的，须立即校正。水位计应每班进行冲洗，以确定其真实水位。同时还配有电极点水位平衡筒，可以准确的采集水位信号以发出报警或进行给水泵控制。

　　2.温度保护

　　温度保护是锅炉安全运行过程中的重要程序，对于蒸汽锅炉温度的调节及保护尤为重要;同时在热水锅炉超温时达到调节保护作用。锅炉常用的温度保护装置为双金属温度控制器。

　　3.停电自锁保护

　　在突发电源中断情况下，锅炉运行立即停炉自锁，若电流恢复通电，随时启动，须复位解除自锁，才能重新点火启动。

　　采用进口彩色和单色触摸屏控制系统，运行过程实现全自动化，具有自动补水、缺水、超温、超压、自动断电并报警、漏电保护等安全保护系统

　　4.熄火保护

　　防止炉膛爆炸事件的发生，燃油(气)锅炉须设置熄火保护装置，功能是监测炉膛内燃烧情况(包括点火，当点火失败或燃烧中途熄灭时，一般在5秒内重新点火，1秒钟内运行，关闭进油(气)电磁阀，并接通和发出声光报警信号，这时鼓风机继续运转，吹扫炉膛内残余的可燃气体，经过20～30秒钟的吹扫后，自动切断鼓风机及各种辅机电源，锅炉停止运行。)由火焰监测器和控制装置组成。火焰监测器的作用是将控制装置发出火焰存在或中断的信号。

　　主要使用的是光电倍增管、光敏电阻和光电池，它们都有紫外型或红外型，一种光电转换元件，工作原理将光照辐射的强弱转变成相应的强弱电流。并呈线性状态输出，有时感应电流弱，要通过放大，才能对控制器产生作用。

　　5.压力保护

　　a.蒸汽压力保护

　　锅炉压力超过额定值时，需进行连锁保护：方法是停炉，燃烧系统停止工作;也可改变火嘴，单段或双段燃烧，亦可调节油量，从而降压，确保锅炉安全运行。

　　燃油(气)蒸汽锅炉压力保护与水位一样，采用多重保护:

　　① 压力控制器

　　一般用二个压力控制器，将压力信号转化为电气信号的机电转换装置，它的功能将压力高、低不同的信号输给电气开关，对外线路进行自动控制或连锁保护。

　　常用压力控制器及电接点压力表，能使蒸汽压力超压报警，达到极限时切断燃烧器;压力控制器根据实际运行压力调节单火或双火燃烧;对于大型燃烧器，可根据压力大小调节燃油量的大小，始终保持压力稳定运行。

　　② 安全阀

　　安全阀是锅炉保护中的末尾一道防线，在锅炉压力超过极限时，根据安全阀设计所配的整定压力，排汽泄压，确保锅炉正常运行。
